產品特點



1、組合式結構設計，占用巷道空間小，總開關或電源進線與各分支回路之間由銅排連接，整潔美觀；解決了原單臺饋電開關并聯時電纜連接的繁瑣，同時大大節約了電纜等材料；

2、每路都有獨立的隔爆腔和快開門，安裝、檢修、更換、整定互不影響，解決了市面上組合饋電任何一路故障時需停上級開關進行檢修，造成大面積停工停電現象的弊端；單元機箱可完全互換通用，有效解決應急使用的要求；

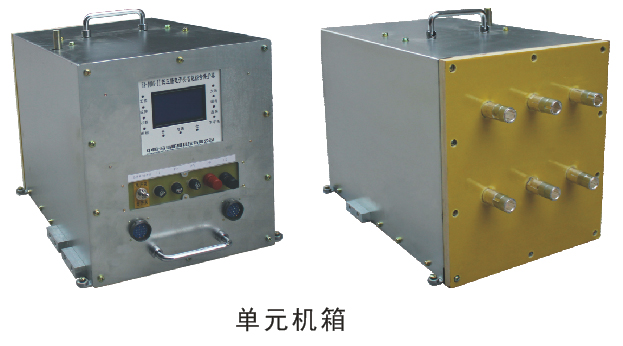

3、每個腔內都裝有一套可拔插的模塊化單元機箱，機箱采用進口圓形插套拔插安裝，通過手搖式拔插機構在殼體外操作，快捷方便，安全可靠，大大節約了安裝、維修、更換的時間；

4、每支路隔爆腔都設有手動脫扣、電源通斷、到位指示、電氣機械閉鎖等裝置，做到單元機箱插接到位才能使電源開關通電、單元機箱才能合閘，同時閉鎖快開門，相反，只有當電源開關處于斷開狀態，同時手動脫扣一次后，單元機箱才能被拔出到安全距離，快開門閉鎖解除，確保單元機箱不帶電取出。

5、雙屏雙待，每路單元機箱都有完整的保護系統和液晶顯示屏，并且與總開關或總控制腔內的集控系統進行通訊，可通過總控制系統中的大屏幕整定、修改、操作各支路參數，也可在每路獨立的前門上操作。集控系統也可與上級集控室相聯，實現"四遙"功能。

6、單元機箱內的斷路器采用永磁真空斷路器，合閘后永磁保持，不耗電不發熱，有效增長電器元件的使用壽命，對電網要求低，受電壓波動跳閘或合不上閘的影響小，具備防晃電功能。

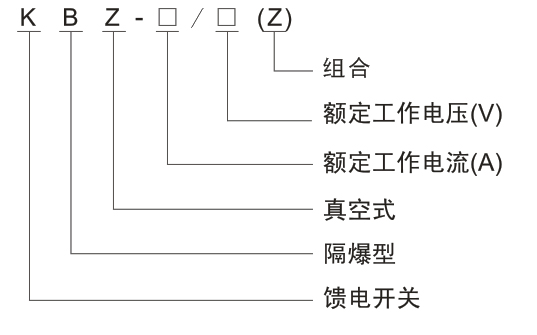

型號含義





適用范圍



KBZ-1000(800、630、500、400、200)/1140（660）Z礦用隔爆型真空組合饋電開關(以下簡稱組合饋電)，適用于煤礦井下和周圍介質含有爆炸性氣體（甲烷混合物）的環境中，在交流50Hz，電壓至1140V的中性點不接地的三相電網中，作為配電總開關或分開關之用，本開關采用先進的DSP微處理器和大容量新型芯片進行雙芯片工作，保護精度高，反應速度快，能完成漏電閉鎖、漏電保護、欠壓、過載、短路等多種保護功能。

組合饋電使用場所推薦：變電所、移動變電站、集中配電點、綜采機組等場所。



技術參數



執行標準

GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、

GB3836.2-2010《爆炸性環境 第2部分：由隔爆外殼"d"保護的設備》、

GB3836.3-2010《爆炸性環境 第3部分：由增安型"e" 保護的設備》；

MT871-2011《礦用防爆低壓交流真空饋電開關》；

Q/HX-006-2012《礦用隔爆型真空組合饋電開關企業標準》





主要技術特征

1、防爆形式：礦用隔爆型；防爆標志：ExdIMb；

2、額定工作電壓：1140V、660V；

3、操作方式：電動合閘，電動分閘；

4、組合饋電的總饋與各分饋都具有完全獨立的隔爆腔，兩側有獨立的進線腔與出線腔，通過后側的的過線腔相連，各腔室的門和總饋之間具備可靠地電氣閉鎖，以保證分饋檢修時絕對安全。

5、采用智能型高可靠綜合保護裝置對系統實施監控保護，全中文大屏液晶漢字顯示；下拉式菜單設定，實時顯示電流、系統電壓、運行狀態、絕緣狀態、故障類型、工作模式等；

6、保護器具備故障查詢、故障記憶功能。

7、組網通訊：組合饋電開關將多支路集中控制，具備或相當于一個通訊分站的功能，配置標準的RS485通訊接口，提供modbus-RTU或modbus-TCP協議，支持"四遙"功能，方便接入電力監控系統。

8、具有選擇性漏電保護功能，在支路出現漏電情況下，停電不影響其它支路供電。

9、5個參數調整按鍵實現所有信息的下拉式菜單整定和顯示功能，不用開門便可對開關的參數進行修改整定，真正實現人機對話功能。

10、配置 10英寸真彩寬屏多回路實時信息查詢和參數設置，各單元機箱內另配置 漢顯小屏可單回路實時顯示所有信息，真正實現雙屏雙待，做到工作顯示的互備功能。
